Материал - сталь холоднокатаная. Для защиты от коррозии применяется цинкование Толщина 3 мм.

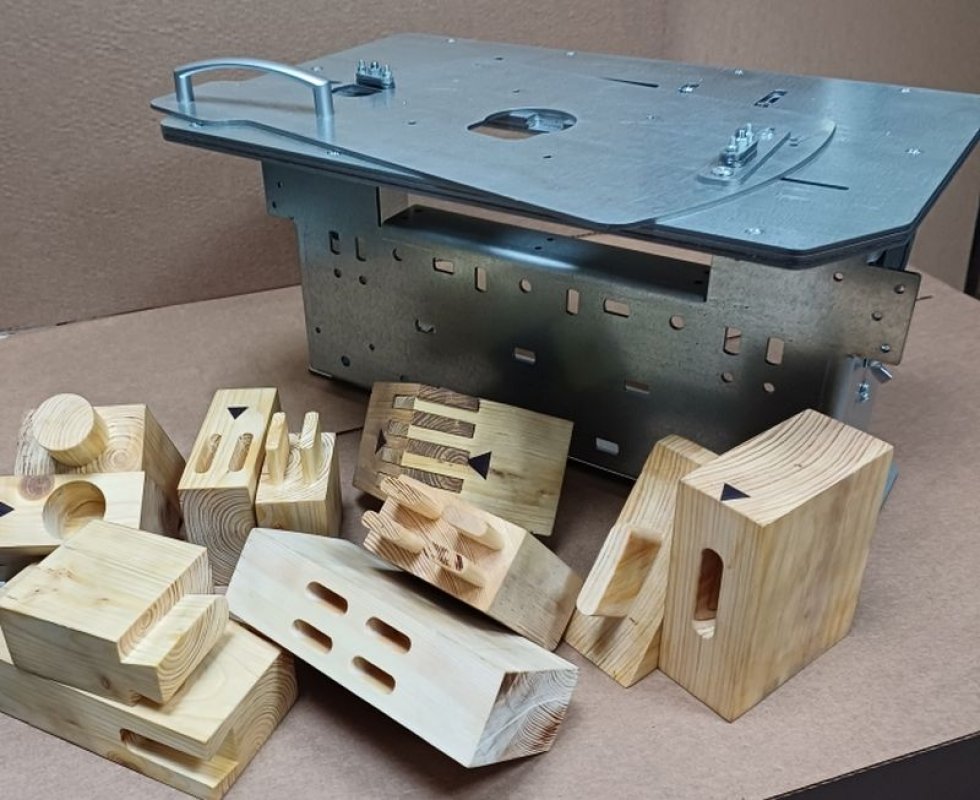

Шипорезка FMT предназначена для изготовления высококачественных шиповых соединений при изготовлении мебели и многих других столярных изделий - оконных рам, дверей, столов, стульев, табуретов и проч. столярных изделий, где возможно и необходимо использование классического соединения типа шип-паз. Предлагаемое шипорезное приспособление (шипорезка) зарекомендовала себя среди профессионалов, как очень качественное и эффективное изделие. Кроме того, стоит оно недорого по сравнению с серийными изделиями подобного класса, его стоимость в несколько раз дешевле.
Шипорезка с подвижной пластиной для фрезера Triton MOF001 1400.
В этом варианте вам самостоятельно необходимо лишь установить фрезер на пластину - все готово к сборке. Сама пластина, корпус шипорезки, столешница и подвижное подстолье уже собраны и настроены.
Материал: - сталь холоднокатаная. Толщина 3 мм.
В комплект "Приспособления для изготовления мебельных шипов" входит:
• детали для сборки устройства ;
• метрические и круглые копиры, на которых нанесены размеры методом гравировки, на шкале наклонного стола выгравированы градусы
* дополнительно можно приобрести:
• комплект шаблонов для дюймовых фрез -13 шт.;
• комплект поперечных и косых ( под жалюзи) копиров - 23 шт.;
• эксцентриковый зажим, который позволяет легко фиксировать стол после проведенных настроек;
• Угольник для наклонного стола;
• Быстрозажимной рычажный прижим;
• Прижим для вертикальных заготовок.
Шипорезка постоянно модернизируется: с применением гибки деталей удалось отказаться от более чем 40 резьбовых соединений, на ответственных деталях появилась возможность сделать ребра жесткости, а также уменьшить поперечные и продольные люфты.
Шипорезное приспособление предназначено для изготовления высокачественных шиповых соединений при изготовлении мебели и многих других столярных изделий - оконных рам, дверей, а также других столярных изделий, где возможно и необходимо использование соединений типа шип-паз. Предлагаемое шипорезное приспособление ( шипорезка, шипорез ) зарекомендовала себя среди профессионалов, как очень качественное и эффективное изделие. Кроме того, стоит оно недорого. По сравнению с серийными изделиями подобного класса, его стоимость в несколько раз дешевле. Более подробно о нашей шипорезке можно почитать здесь.
Конструкция шипорезки является универсальной . Она разработана таким образом, что может использоваться с любым ручным фрезером. Единственное отличие для конкретного фрезера заключается в конструкции подвижной пластины. Подвижная пластина шипорезки исполняется для конкретного фрезера. Однако, если у вас фрезер, для которого на данный момент нет необходимой подвижной пластины, вы можете купить шипорезку с подвижной пластиной не подготовленой для конкретного фрезера и выполнить на ней самостоятельно необходимые работы для для крепления вашего конкретного фрезера.
Шипорезка FMT (аля ФМТ) поставляется полностью в сборе со всеми выполненными настройками.
- сталь холоднокатаная. Толщина 3 мм.

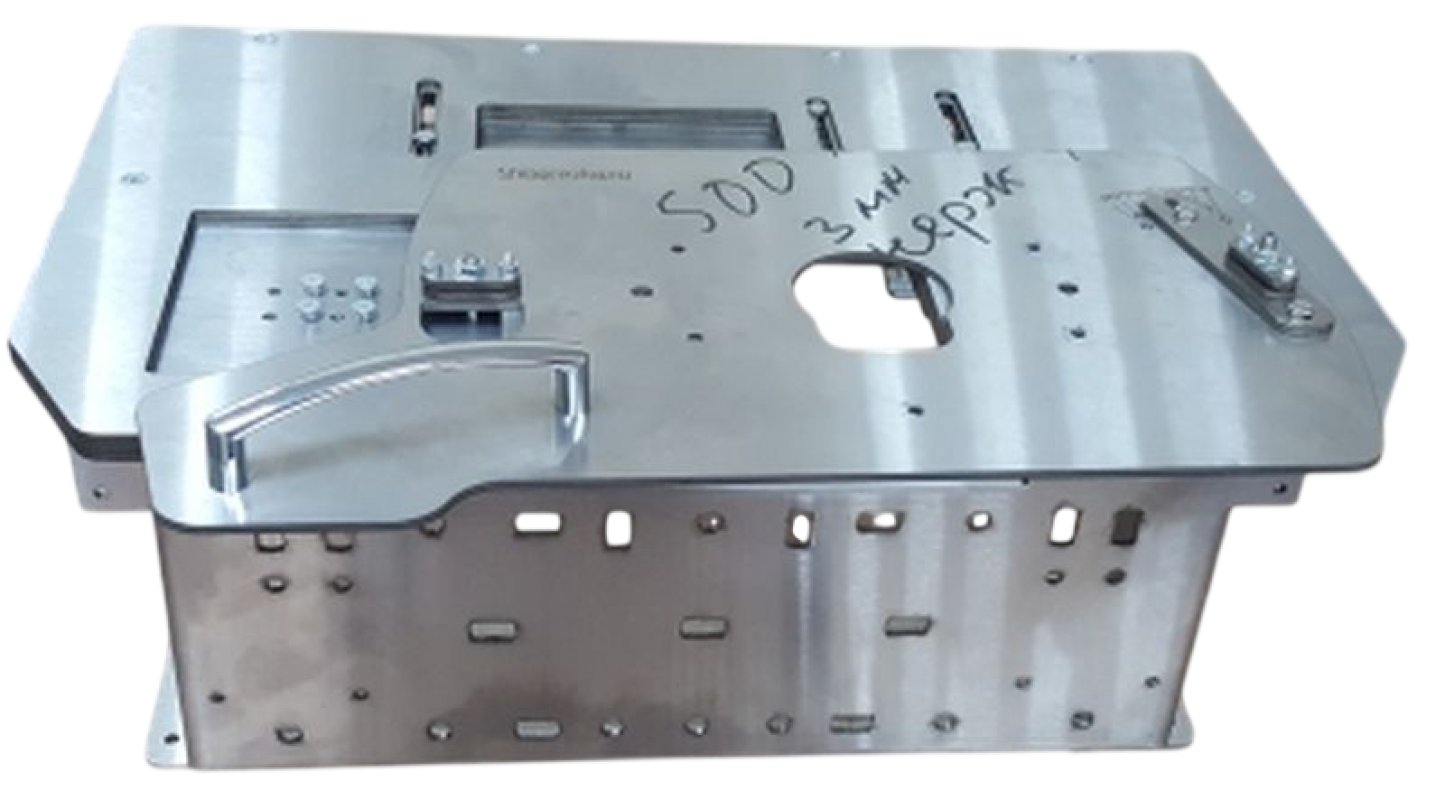

Также в вариантах: оцинкованная и из нержавеющей стали(дополнительное согласование)
В базовый комплект поставляемой шипорезки FMT входят метрические(32 шт.) и круглые копиры(10шт.), на которых нанесены размеры методом гравировки
• комплект шаблонов для дюймовых фрез -13 шт.;
• комплект поперечных и косых( под жалюзи) копиров - 23 шт.;
• эксцентриковый зажим, который позволяет легко фиксировать стол после проведенных настроек;
• Угольник для наклонного стола;
• Быстрозажимной рычажный прижим;
• Прижим для вертикальных заготовок.
Шипорезка FMT постоянно модернизируется: с применением гибки деталей удалось отказаться от более чем 40 резьбовых соединений, на ответственных деталях появилась возможность сделать ребра жесткости, а также уменьшить поперечные и продольные люфты. Шипорезка аля FMT всегда в наличии. Ждать не надо. Оплатил, и через 2-3 дня получил транспортной компанией. Москвичи могут забрать сразу.
Обсуждение шипорезки ФМТ можно посмотреть ЗДЕСЬ
Напишите, если вы не нашли шипорезку для вашего фрезера
Инструкцию по эксплуатации шипорезки ФМТ смотрите здесь
Дополнительные видео о шипорезке аля ФМТ находятся в статье видеоматериалов: Видео о шипорезке аля ФМТ
Каталог шипорезок под все модели ручных погружных фрезеров - Мебельная шипорезка аля ФМТ
Лучше всего спиральные, но они дорогие. Поэтому можно прямые пазовые прорезные 8, 10, 12, 14 и 16 мм. Как можно длиннее (от длинны зависит длинна шипа и глубина паза).
Подробнее смотрите в инструкции
Добрый день!
Для крепления заготовок можно использовать простые дешевые китайские струбцины, только надо отклепать «губки» снизу. Это самый простой способ.
У нас в разделе Видеоматериалы выложено видео о том, как изготовить счетверенные шипы, там используется простейший прижим для крепления вертикальных заготовок. Он самый рациональный и удобный, хотя и смотрится неказисто. В качестве накладки на видео использовалась дощечка, но на наш взгляд удобнее использовать брусок 40х40мм или 30х40мм, под шпильки отверстия можно засверлить по центрам шпилек - 160мм, шпильки использовать м8х120мм, плюс пружинки и барашки.
Для крепления горизонтальных заготовок удобно использовать прижимы с красной ручкой, только покупать надо с нагрузкой GH-225-D(наберите в яндексе этот код и найдете) пару штук, под них сделаны на рабочем столе специальные отверстия М6
Также удобно крепить горизонтальные заготовки к бруску 40х50мм или 50х50мм, который устанавливается на отогнутой полке за под лицо с рабочей поверхностью рабочего стола(под фрезой), там есть два отверстия, за которые его удобно закрепить. А саму заготовку удобно будет крепить захватив заготовку и брусок г-образной простейшей китайской струбциной. Также можно крепить горизонтальную заготовку струбцинами г-образными загнутые «уши».
На рабочем столе есть два ряда отверстий(вверху и внизу стола) М8, если использовать профиль Dual perpose track(представлен на сайте), то закрепив этот профиль на винты м8, на поверхности рабочего стола образуются 4 Т-образных паза 8.6мм, в которые можно вставлять специальные струбцины Festool или сейчас китайцы начали делать похожие на фестул струбцины. Ими тоже можно будет крепить заготовки как вертикальные, так и горизонтальные.
Вообще способов крепления очень много....
