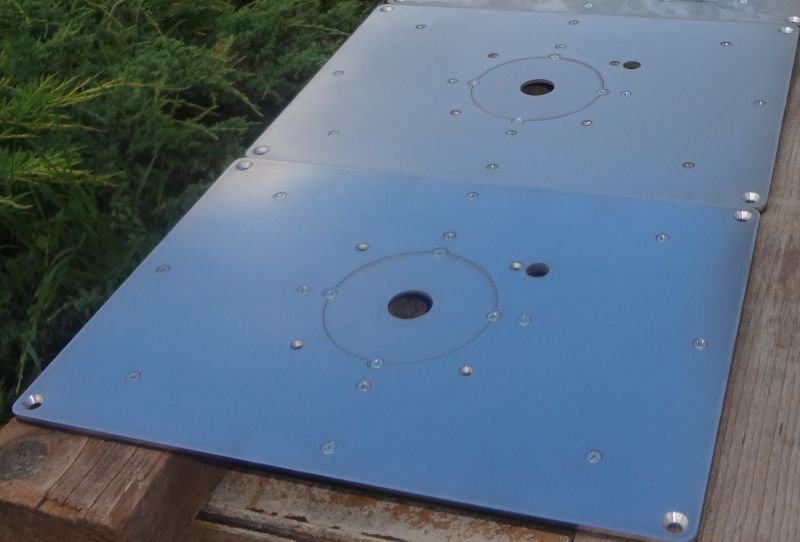

Пластина для установки в стол фрезера Макита 2300 (2301)( 350 х 250 мм ).

Пластины для создания самодельного стола для ручного фрезера.

Как выбрать пластину: смотреть здесь!

Пластины представляют собой комбинацию из двух пластин толщиной по 3 мм каждая, которые притянуты друг к другу с помощью винтов М4 впотай. Пластины можно приобрести в разобранном состоянии, более дешёвом(бюджетном) варианте. Тогда вам самостоятельно придётся в верхней пластине раззенковать отверстия впотай под винт М4, а в нижней пластине в отверстиях нарезать резьбу под М4, и самостоятельно собрать пластины вместе. Либо можно приобрести в уже полностью готовом к установке в столешницу варианте.

Пластины имеют габаритные размеры исходя из размеров подошвы фрезеров и могут быть изготовлены в трех вариантах:
• Вариант 1: Обе пластины (верхняя и нижняя) полностью из стали( сталь3)
• Вариант 2: Верхняя пластина из нержавеющей стали AISI 430, нижняя пластина из Ст.3
• Вариант 3: Обе пластины изготовлены из нержавеющей стали AISI 430.

Кроме того, для некоторых типов фрезеров имеется два варианта внешних размеров пластин.
Пластина устанавливается в столещницу фрезерного стола в специально выфрезерованное окно и выравнивается параллельно плоскости столешницы с помощью каленных штифтов (штифт имеет плоский кончик и отверстие под шестигранный ключ), которые вворачиваются в образовавшуюся полку окна столещницы. Для этого необходимо в полке столешницы, на которую ляжет пластина, просверлить отверстия сверлом ф 4.5 мм, а затем с помощью ключа ввернуть штифты в эти отверстия. Столешница для фрезерного стола может быть изготовлена из ламинированной фанеры, массива дерева, дсп и т.д.

Смотрите также КОЛЬЦА ВСТАВКИ ДЛЯ ПЛАСТИН ФРЕЗЕРНОГО СТОЛА, а также Профили для фрезерного стола, приспособления, услуги

Пластины для установки ручного фрезера позволяют вам сделать самодельный фрезерный стол:
