Шаблон ящичного соединения Полузакрытый ласточкин хвост DW-2 для фрезера
Купить:
Пн-Пт: 09.00-19.00
Суб. - Воскр.: Выходной
8-903-296-84-19
Справки по телефонам
с 09:30 до 18:00 (Московское):
Видеосвязь
Заказать звонок:
Пн-Пт: 09.00-19.00
Суб. - Воскр.: Выходной
8-903-296-84-19
Справки по телефонам
с 09:30 до 18:00 (Московское):
ВидеосвязьЗаказать звонок:« Предыдущий
Купить
В корзину
Корзина
Каталог »
Следующий »
Цена: 800,00730,00 руб.
( 1 шт. )Количество:
Технические характеристики
- Производитель: Шипорезка.ру
- Модель: DW-2
- Длина: 840 - 700 мм
- Тип соединения: шип паз
- Шаг ( мм ): 18
- Втулка ( мм ): 12.7
- Фреза: 206811P
- Толщина заготовок ( мм ): от 7.5
- Вылет фрезы ( мм ): 6.4
Оплата
- Наличный расчет - Безналичный расчет
Подробнее
Доставка
Описание

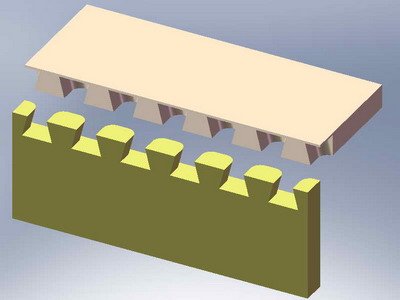

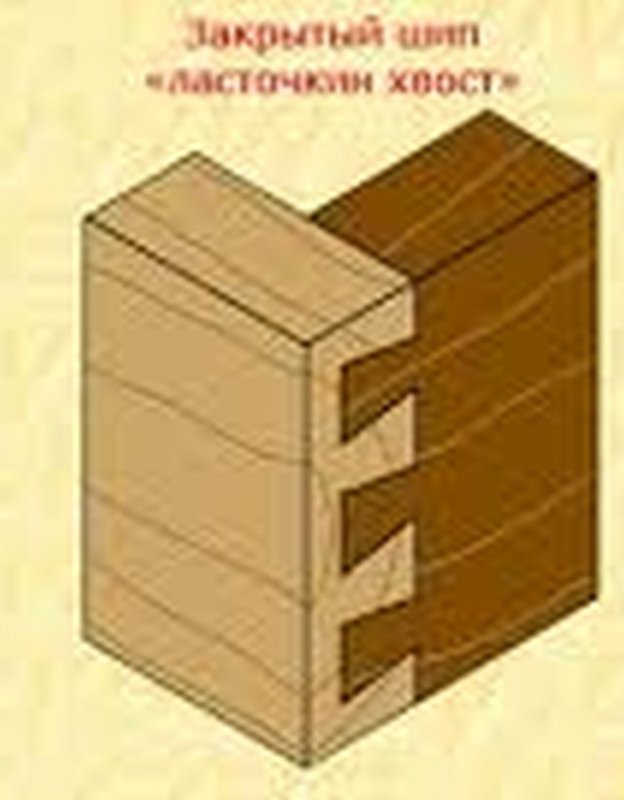

Шаблон ящичного соединения для фрезера "Полузакрытый ласточкин хвост". Ящичный шаблон используется для создания декоративных и прочных угловых соединений. Полная длина 840 мм (700 мм + крепеж). С возможностью продольной регулировки. Четыре профиля: шаг 18 мм, втулка 12.7 мм, фреза Ласточкин хвост арт. 206811P, толщина заготовок от 7.5 мм (вылет фрезы 6.4 мм); шаг 25 мм, втулка 19 мм, фреза Ласточкин хвост арт. 206813P, толщина заготовок от 10.5 мм (вылет фрезы 9.2 мм); шаг 30 мм, втулка 19 мм, фреза фреза Ласточкин хвост D-15.9x22.2, толщина заготовок от 14.5 мм (вылет фрезы 12.9 мм) и шаг 30 мм, втулка 19 мм, фреза фреза Ласточкин хвост D-15.9x22.2, толщина заготовок от 18.5 мм (вылет фрезы 17.5 мм)Соответствие размеров и артикулов фрез:
фреза арт. 206811P - диаметр 9.5 мм, угол 9 град (реально 8 град), рабочая высота 10 мм;
фреза арт. 206813P - диаметр 12.7 мм, угол 14 град (реально 13.4 град), рабочая высота 13 мм
фреза арт.206851P - диаметр 15.9 мм, угол 7 град, рабочая высота 22.2 мм
ВНИМАНИЕ! Если вы недостаточно опытны, то вы можете отправить сообщение с просьбой подобрать вам необходимые шаблоны и втулки.
ИНСТРУКЦИЯ - как работать с ящичными шаблонами.
Отзывы и мнения
Ящичная шипорезка и шаблоны для соединений «шип‑паз»
В каталоге представлены ящичная шипорезка и фрезерные шаблоны для изготовления ящичных шипов: соединения «шип‑паз» и варианты «ласточкин хвост». Шаблоны выполнены с высокой точностью, обеспечивают повторяемость и аккуратную геометрию шипов при серийной работе и при изготовлении единичных изделий.
Ящичные шаблоны
Вашему внимаю предлагается большой выбор ящичных шаблонов высочайшего качества для соединений типа «Шип паз». Качество резки шаблонов - превосходное! Если вы желаете купить всё необходимое для изготовления первоклассных шиповых соединений, но не имеете практики достаточных знаний - не стесняйтесь, спрашивайте. Не надо брать все подряд, чтоб не ошибиться. Лучше спросите и получите полную и достоверную информацию, сэкономите деньги и будете знать, куда в следующий раз вам необходимо обращаться за качественными и не дорогими приспособлениями для работы по дереву.
Поможем подобрать
Если вы подбираете комплект впервые (шаблон, копировальная втулка, фреза), не обязательно покупать всё подряд. Опишите задачу: толщину заготовок, породу древесины, желаемый тип соединения и имеющиеся втулки/фрезы — поможем выбрать совместимые элементы и избежать лишних расходов.
Полезные материалы по выбору и работе
Подробнее об использовании шаблонов можно почитать:
Примечания по втулкам, посадкам и фрезам
* Шаблоны сделаны под три основных диаметра копировальных втулок - 12.7 мм, 17 мм и 19 мм. При этом шаблоны под втулки 17 и 19 мм дадут одинаковый результат (одинаковые шипы). Шаблоны формата 17 мм имеют немного более широкие выступы гребенки и поэтому несколько жестче и прочнее. С другой стороны, во втулку 17 мм фреза ласточкин хвост с диаметром 15.8 мм (Энкор арт. 9317) полностью не пролезает, что повышает риск порчи втулки и/или фрезы при неаккуратном использовании.
* Шаблоны Isoloc номинально рассчитаны под копировальную втулку 12.7 мм, но на практике, в зависимости от остроты фрезы, породы и влажности заготовок и других факторов, соединение можно получиться в той или иной степени прослабленным. Для регулировки плотности соединения надо менять диаметр втулки, для чего используется набор втулок от 12.7 мм до 13.1 мм через 0.1 мм.
* Обозначения фрез ласточкин хвост приведены по каталогу Энкор. Соответствие размеров и артикулов: 9315 - диаметр 9.5 мм, угол 9 град (реально 8 град), рабочая высота 10 мм; 9316 - диаметр 12.7 мм, угол 14 град (реально 13.4 град), рабочая высота 13 мм 9317 - диаметр 15.8 мм, угол 7 град (реально 6.2 град), рабочая высота 22 мм 9318 - диаметр 19 мм, угол 7 град (реально 6.5 град), рабочая высота 22 мм
