Здравствуйте!
Вы заказали пластину под самостоятельную сборку!
Прокат не бывает ровным никогда. Мы при сборке пластин, прежде всего их правим. Правка - это основное дело. Так всегда - хочешь собрать, - прежде всего поправь. Ю.М. правит предварительно(!!) пластины для самосборщиков, хотя ни где мы не обещали подобной услуги. Во время сборки все равно дополнительно придется править их.
Самостоятельная сборка и предполагает самостоятельно выполненную работу.

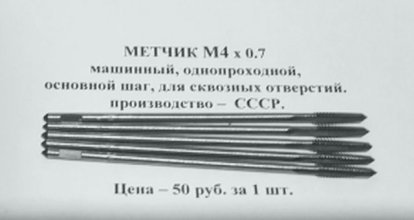

Затем в нижнем листе пластины нарезается резьба в отверстиях метчиком М4 , при этом важно соблюсти строгую перпендикулярность резьбы, чтобы потом болты, ввернутые в эти отверстия не «косили» и шляпки болтов не торчали боком, а пластины при этом не имели смещения относительно друг друга.
В верхнем листе отверстия раззенковываются под винты М4 впотай.
Далее внутренние поверхности листов пластины шлифуются, освобождая поверхности от заусенцев. Опять проверяются оба листа на ровность, затем листы соединяются болтами М4х10 впотай между собой.
Выступающие части винтов снизу срезаются, чтобы они не упирались в подошву фрезера или пилы, затем нижняя поверхность шлифуется(можно шлифмашинкой), далее шлифуется верхняя поверхность пластины, освобождая поверхность от заусенцев, образовавшихся при зенковке.
Это общий принцип сборки, достаточно подробный, но без мелких нюансов, влияющих на качество сборки.
Нам часто звонят и говорят: « А что там собирать-то? Болтиками скрутить?» На что я всегда отвечаю, что берем деньги за тщательно выполненную работу, что это не просто болтики крутить, что сначала надо править, т.к. прокат не бывает ровным.... И т.д. Иногда бывает лист винтом, выкрученный в двух плоскостях и приходится, ой! как повозится, прежде, чем приведешь его в чувство.
«Мы не берем деньги за то, что просто прикручиваем винтики. Вы думаете, что у нас совсем совести нет? Мы берем за работу,» - так обычно отвечаем тем, кто задает вопрос про просто болтики прикрутить.

Адрес указан для тех, кто забирает заказы самостоятельно. Для этого необходимо предварительно согласовать время и готовность вашего заказа по указанным на сайте телефонам.

Потому что они портят края профиля. Вместо них лучше использовать ограничители-упоры - производство Германия.
С одной стороны шпильки тупой (плоский) кончик, а с другой внутреннее отверстие под шестигранный ключ S4. С плоской стороны накручивается квадратная гайка (в комплекте), которая имеет бОльшую площадь прилегания. Если в профиле использовать обычный болт М8 или гайку М8, то у них малая площадь прилегания, и при затягивании они сминают полку. У квадратной гайки такого не происходит. Ещё у обычного болта внизу имеются шероховатости, царапающие профиль изнутри. Когда закручивают резьбовую шпильку, с помощью гайки происходит фиксация.

Без верстачных упоров перфорировать столешницу не получится. По опыту - лучше 2 комплекта(4шт.) использовать, чтобы не убегал размер в мм.

Начинающим длинные шаблоны (Вторая буква W в маркировке) не советуем, так как с ними работать сложнее, они требуют серьёзных навыков, к тому же у них меньше жесткость. Сделаны изначально они были по просьбам форумчан с форума «Мастеровой» под специальные задачи. Фирменные шаблоны, например, такой длины вообще не выпускают. Если не планируете изготовление комодов и сундуков, коротких шаблонов хватит.

Эта ошибка происходит из-за того, что изначально не был выбран перевод организации.

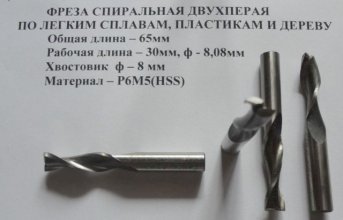

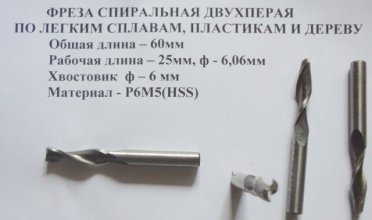

Лучше всего спиральные, но они дорогие. Поэтому можно прямые пазовые прорезные 8, 10, 12, 14 и 16 мм. Как можно длиннее (от длинны зависит длинна шипа и глубина паза).


Подробнее смотрите в инструкции

Добавить новые изделия в заказ из корзины можно, если по этому заказу ещё не выписан счёт! Т.е. категория заказа является «предварительный».

Если по заказу уже выписан счёт, то есть кнопка «написать сообщение менеджеру». Пишите словами, если, что-то не получается. Мы прочитаем и учтем в счете. Не создавайте, пожалуйста, новые заказы. Лучше, если вся переписка будет в одном заказе.

Столешницы почтой не отправляем. Кроме того, для столешницы в транспортных компаниях дополнительно изготавливается обрешётка. Стоимость обрешётки 850-1000 руб.

В этом разделе сайта публикуются ответы на часто задаваемые вопросы. Кроме этого раздела, вы можете всегда посмотреть другие ответы для любых страниц сайта. Для этого необходимо нажать на значок вопроса, который всегда находится в правом верхнем углу сайта.

При сборке пластин одно кольцо устанавливается сразу и зашлифовывается для проверки сборки.
Кольца вставки подбираются под размер имеющихся фрез + (3-5)мм для свободного прохода фрезы. Иначе у Вас вся стружка будет сыпаться вниз.
Кольца оплачиваются отдельно от пластины. На данный момент изготавливается около 20 колец с различными внутренними диаметрами. Никакого набора не существует! Каждый подбирает те кольца, что необходимы только ему для работы.

Отправляем ТК Деловые Линии. Столешницы ТК Энергией не отправляем!
У них обрешетка дороже(1000руб.) и изготавливают они ее в течении 3-5 дней с момента сдачи посылок на склад(где столешница при этом будет валяться - не представляю), тогда, как Деловые линии упаковывают в пузырьковую пленку и обрешечивают в течении 2-х часов(за все 850 руб.), и отправляют заказ сразу же.
Вес обрешетки Энергия включает в стоимость доставки, ДЛ - нет(только чистый вес посылки).
Короче, отправлять ДЛ столешницы выгоднее и надежнее - проверено.

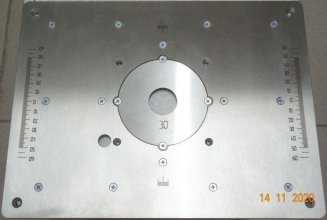

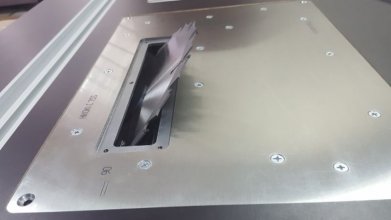

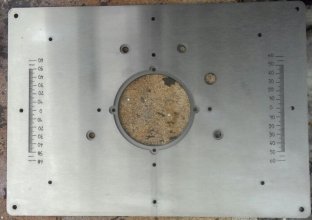

Пластины мы выпускаем в нескольких вариантах: сталь/сталь, нерж/сталь, Нерж/сталь + гравировка линеек, нерж/нерж, нерж/нерж + гравировка линеек. Пластины под некоторые модели фрезеров выпускаем в двух форматах: 307х230 и 350х250мм. Поэтому цена у пластин отличается. Поэтому мы не включаем их в набор, предлагая выбрать и добавить вариант пластины самостоятельно.

Это длинная история. Раньше были (и сейчас иногда продают) пластиковые фенопластовые пластины (черные), на которой еще самостоятельно разметку делать надо. Эти пластины очень плохие, к тому же кривые. Народ их приобрел, столы сделал, а потом все стали просить нас сделать в этом формате пластину, чтобы заменить.
Но фишка даже не в этом. А в том, что пластины меньшего формата имеют большую жесткость, и в том, что столешница с окном меньшего формата имеет больше жесткости (она меньше рассечена). Поэтому для своего стола мы бы выбирали пластину с меньшим форматом.

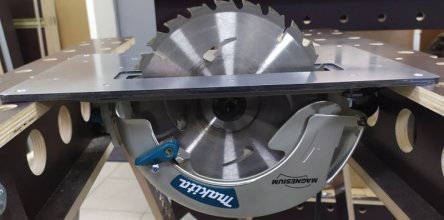

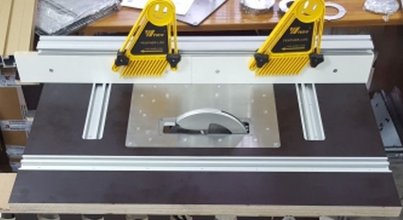

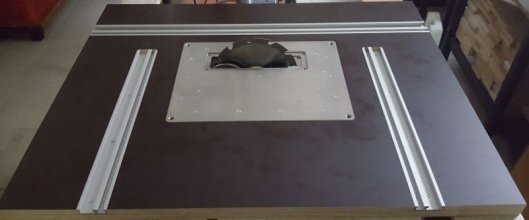

Но в России сложился удивительный менталитет - нужно всего побольше. Поэтому даже под маленькие фрезеры стараются приобрести пластины большого формата, а пилу под циркулярку помощнее - ту, которая для строительства (пилки бревен, например Макита 5903). А для мастерской циркулярки с пропилом 60мм более чем достаточно! Поэтому идеально подходят Макита 5704, 7100 или 7601. У них пропил 66мм, 6мм «съест» пластина, а все остальное рабочее.

Стружкоотвод крепится очень просто: в паз, на который крепятся уголки, устанавливаются точно такие же резьбовые шпильки(М8х25мм) с квадратной гайкой. В стружкоотводе размечаются отверстия под эти шпильки, затем отверстия либо сверлятся перовым сверлом, либо проплавляются( например, разогретым гвоздем) под эти шпильки. Крепится гайкой через шайбу(лучше увеличенного диаметра).

Не переживайте, с пластиной дадим именно те кольца, что подходят к данной пластине. Нам важно знать внутренние диаметры колец или рабочие диаметры фрез, которыми Вы будете пользоваться, чтобы подобрать кольца.

Стружкоотвод устанавливается с помощью резьбовых шпилек М8х25мм. Шпильки устаналивают в тот же паз, что и для крепления уголков. На стружкоотводе надо разметить отверстия под резьбовые шпильки. Отверстия лучше всего прожечь с помощью паяльника. Стружкоотвод надевается на шпильки, затем желательно установить шайбы М8 увеличенного размера и закрепить обычными шестигранными гайками М8.

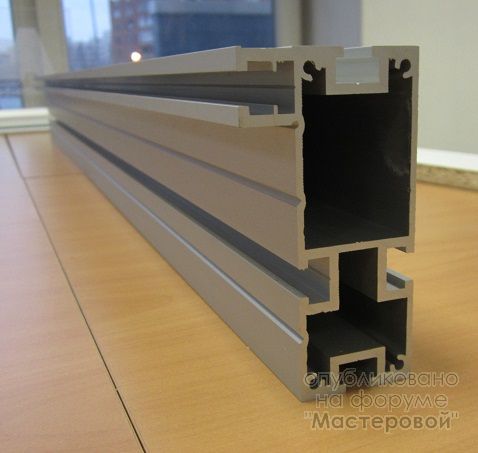

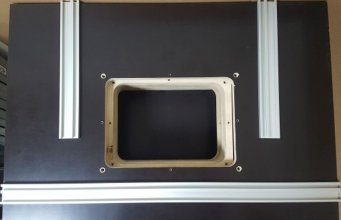

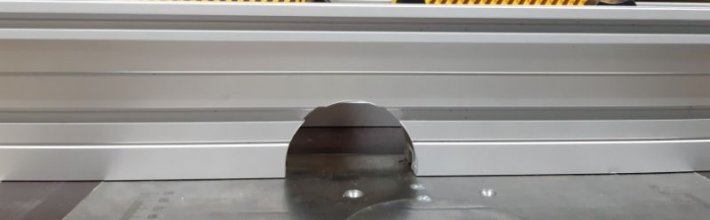

Отверстие в 100-мм профиле вырезается легко с помощью лобзика, ножовки или ручной циркулярной пилы, либо фрезой, либо с помощью коронки по металлу. Пилится легко - как дрова.
Важно помнить о следующем: внутри профиля на высотке 45мм находится внутренная перегородка(ребро жесткости). Перерезать эту перегородку нежелательно! Т.к. профиль потеряет жесткость. Получается, что есть максимальная высота для вырезания отверстия под фрезу и стружкооудаление - 44мм.

Столешницу надо устанавливать на подстолье - обязательно! Столешница изготовлена из фанеры. Фанера - это листовой материал, который стремится к деформации. Так ведет себя любой листовой материал: мдф, дсп, фанера, текстолит и проч. От толщины листового материала это деформация не зависит.
Более того, когда в фанера идет с завода ламинированная с двух сторон, то ламинация еще как-то сдерживает эту самую деформацию, но как только лист фанеры рассекли: профрезеровали пазы, профрезеровали окно под пластину, то этой самой фрезеровкой мы фанеру ослабляем и она тут же начинает «играть».
Поэтому надо использовать подстолье, которое изготавливают из профильной трубы 40Х25мм, причем, с ребрами жесткости(пример подстолья можно посмотреть на сайте в разделе «Столешницы» в подразделе «Подстолья»). Ребра жесткости проходят в области между окном и пазом под параллельный упор, т.к. это самое слабое место столешницы. В подстолье делают сквозные отверстия по центрам сторон, а также в местах соединения рамки и ребер жесткости, и через эти отверстия притягивают столешницу к подстолью. Столешница расправится, притянется и будет служить верой и правдой много-много лет.

Посмотрев наш материал, вам легче будет сделать правильный выбор необходимой пластины для фрезерного или распиловочного столов. Видеоматериал смотреть здесь!

Формат пластины зависит от выбранного варианта, а радиус - 8 мм (фреза диаметр 16мм).

Помимо колец вставок, устанавливаемых в пластину, мы изготавливаем АДАПТЕР ДЛЯ УСТАНОВКИ КОПИРОВАЛЬНЫХ ВТУЛОК В ПЛАСТИНУ (для работы с копировальными втулками в пластине) .
Данный Адаптер должен жестко фиксироваться в пластине. Магниты не обеспечивают жесткой фиксации от сдвига.
При контакте с шаблоном с копировальной втулкой адаптер смещается в стороны на 0,2 - 0,3 мм. По этой же причине не применяется крепление втулки на магнитах в посадочном фрезера, хотя такие попытки(эксперименты) имели место, но безуспешные.
Так же разработан и изготавливается АДАПТЕР ДЛЯ УСТАНОВКИ ЛОБЗИКА В ПЛАСТИНУ. Этот адаптер универсален, позволяет установить лобзики различных моделей, а также развернуть лобзик на 360 градусов в пластине(установить лобзик в удобное для работы положение).
