Профиль 100мм (PRTR 100) для параллельного упора 1м
Купить:
Пн-Пт: 09.00-19.00
Суб. - Воскр.: Выходной
8-903-296-84-19
Справки по телефонам
с 09:30 до 18:00 (Московское):
Видеосвязь
Заказать звонок:
Пн-Пт: 09.00-19.00
Суб. - Воскр.: Выходной
8-903-296-84-19
Справки по телефонам
с 09:30 до 18:00 (Московское):
ВидеосвязьЗаказать звонок:« Предыдущий
Купить
В корзину
Корзина
Каталог »
Следующий »
Цена: 3 300,003 115,00 руб.
( 1 шт )Количество:
Технические характеристики
- Производитель: Шипорезка.ру
- Размеры: 1000 х 100
Оплата
- Наличный расчет - Безналичный расчет
Подробнее
Доставка
Описание
!Если Вы хотите изготовить параллельный упор для фрезерного или распиловочного стола, то этот профиль идеально подойдет для выполнения этой задачи! В профиле предусмотрены специальные пазы для крепления прижимных гребенок, раздвижных шторок(щечек), крепления стужкоотвода, крепления уголков, крепления кронштейнов для установки поддерживающего устройства пилки лобзика и копирующего ролика.
В профиле под параллельный упор необходимо будет вырезать отверстие под фрезу и стружкоудаление. Выполнение этой операции займет у Вас не более 10 минут, поэтому я не вижу смысла в переплачивании за эту услугу довольно таки значительной суммы, предлагаемой на некоторых сайтах.

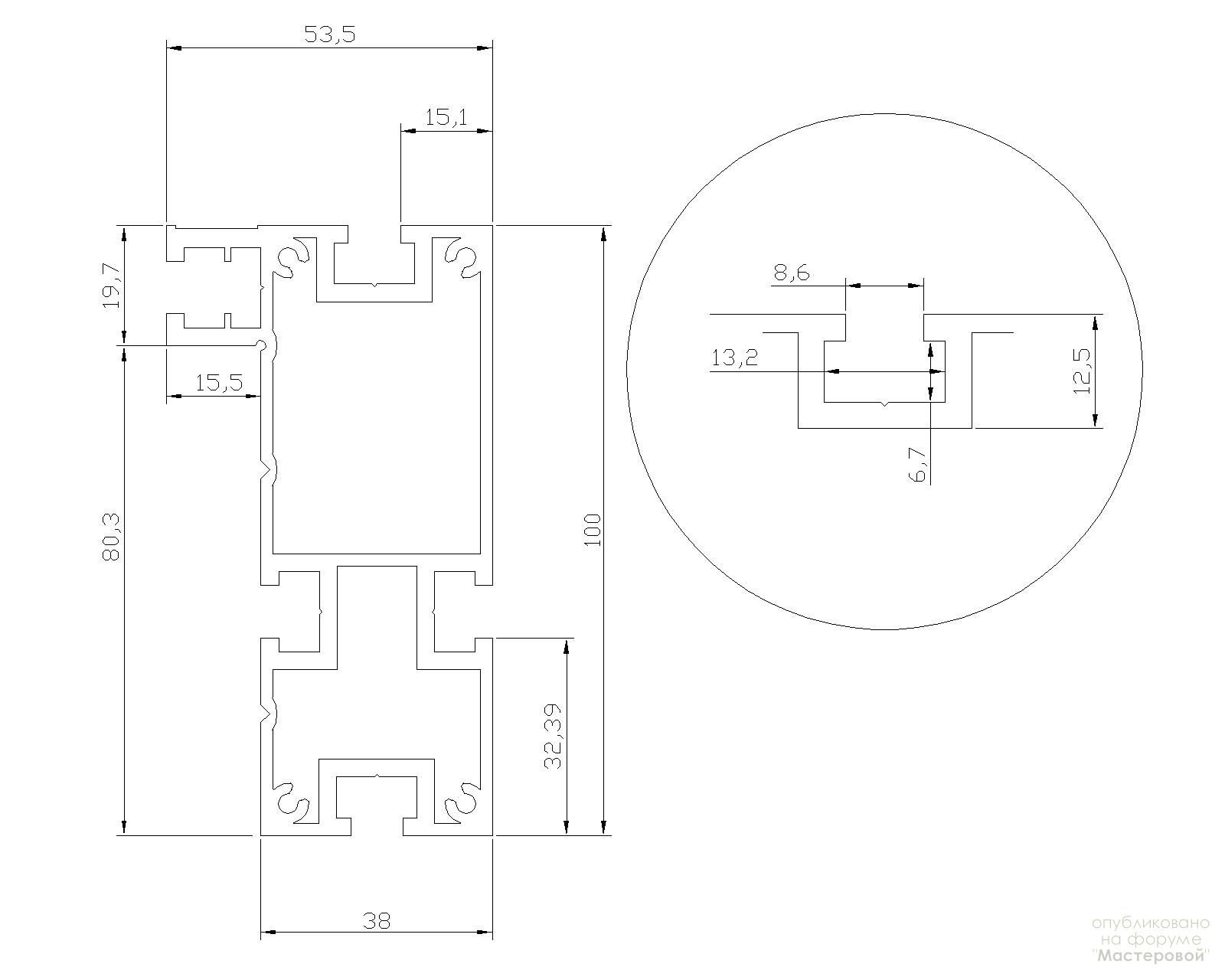

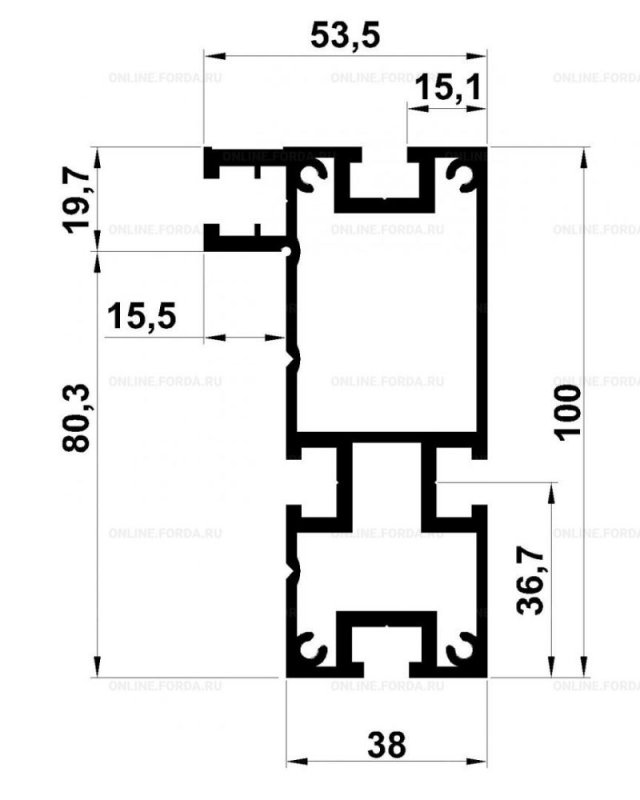

Внутри профиля на высоте 45мм проходит перегородка, являющаяся «ребром жесткости», и которую не желательно перерезать(нарушать).
Последовательность работы следующая:
1. Разметить отверстие (максимальный диаметр фрезы + (5-7)мм с каждой стороны,
2. Сделать два сквозных надреза до верхней кромки паза(верхняя кромка паза располагается ниже перегородки -» ребра жесткости») любым инструментом: лобзик, дисковая ручная пила или ножовка по металлу. Профиль режется легко(как дрова),
3. Засверлиться по горизонтальному пазу несколько раз, а затем выбрать лобзиком по горизонтали окошко в профиле.
Режем на куски: 0.6м, 0.8 м, 1 м и 1.2 м, 1,25м и 2м
Профиль 100мм длиной 0,6м часто используют для изготовления каретки.
Отзывы и мнения
Отзыв автора - Виктор Викторович Клецкин
2023-12-26 16:53:22 г. 214027 г.Смоленск, пер. Верхне-Мопров... .
Виктор Викторович Клецкин:Все получил. Спасибо.
Отзыв автора - Виктор
2023-12-26 16:53:22 г. Санкт-Петербург, ... .
Виктор:ЗАКАЗ ПОЛУЧИЛ.
ОТЛИЧНАЯ РАБОТА.
КРАСОТА, в руки приятно взять.
СПАСИБО.
ЗДОРОВЬЯ ВАМ и РАДОСТЕЙ В ЖИЗНИ.
ОТЛИЧНАЯ РАБОТА.
КРАСОТА, в руки приятно взять.
СПАСИБО.
ЗДОРОВЬЯ ВАМ и РАДОСТЕЙ В ЖИЗНИ.
Отзыв автора - Артур
2023-12-26 16:53:22 г. 169523Коми пгт... .
Артур:Заказ получен.Спасибо!!!
Отзыв автора - Андрей Мищенко
2023-12-26 16:53:22 г. Санкт-Петербург, Волын... .
Андрей Мищенко:Заказ получен.
Отзыв автора - Алексей
2023-12-26 16:53:22 г. Клин ... .
Алексей:Заказ получен.
Смотрите также
')">
Профиль с пазом 19.3 мм.
Профиль с пазом 8.6мм ( T-track PR -19-профиль )
')">
Профиль Dual Purpose Track
Уголок для крепления параллельного упора
Гайка под профиль с пазом 19.3мм квадратная
Пластина для установки в стол фрезера RYOBI 1600 формат 350х250мм
Столешница для фрезерного и распиловочного стола в сборе (без пластины)
Пластина для установки в стол фрезера Makita 1110
Пластина для установки в стол фрезера Triton TRA001 он же Elmos 18е (250 х 350мм)
Пластина для установки в стол фрезера Triton TRA001 он же Elmos 18е (250 х 350мм)
Пластина для установки в стол фрезера Bosch POF 1200 формат 250 х 350мм
Пластина для установки в стол фрезера Bosch POF 1400
Пластина универсальная под самостоятельную разметку для установки в стол любого фрезера
Применяется для встраивания в циркулярные и фрезерные столы.

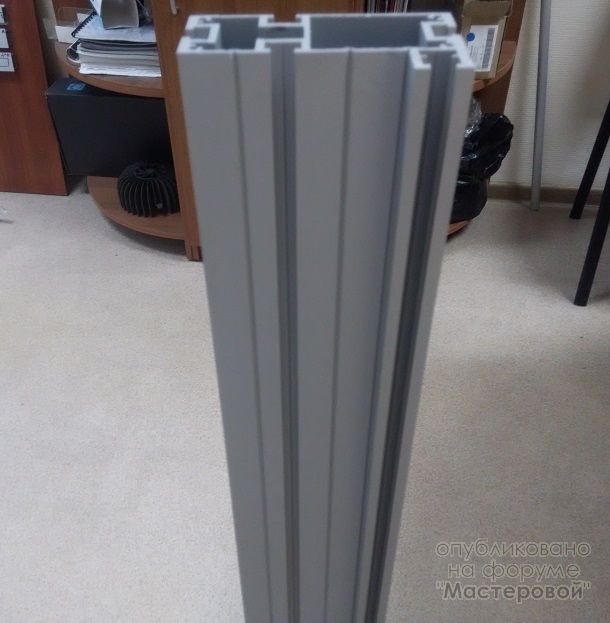

На фотографии профили российского производства:
19- T-track с пазом 8,6мм
51-Т-трак с 3-я пазами 8,6мм(два паза с одной стороны и один паз по центру с другой)
профиль с пазом 19,3мм
профиль ALU-2 сдвоенный с пазами 19.3мм и 8,6мм
профиль 100мм(для вертикальных упоров).
Максимальная длина профиля - 3м.
Порежу в размер: 1м, 1,5м, 2м
Ответы на часто задаваемые вопросы (FAQ)
Есть ли у вас в продаже раздвижные шторки для параллельного упора?
2018-04-23 12:18:18 .
Ответ:
Шторки - это расходный материал. ИЗГОТАВЛИВАЮТ ИХ ИЗ КУСКА ФАНЕРЫ ТОЛЩИНОЙ 15-16ММ. Нужно сделать так, чтобы шторка была за под лицо с верхним пазом(для гребенок). Заготовки бывают разной высоты и верхний паз в некоторых случаях может мешать, чтобы избежать этого, с помощью шторок создают ровную поверхность.
Как возможно с таким упором работать без выреза в профиле?
2018-04-23 17:44:32 .
Ответ:
В профиле самостоятельно вырезается отверстие под фрезу и стружкоотвод. Важно не нарушить внутреннюю перегородку. Мы предлагаем только профиль отрезанный в размер. Режется он легко паркеткой(как дрова) и лобзиком. Мы не режем, т.к. все работают разными фрезами: некоторые работают фигарейными фрезами большого диаметра, некоторые больше 12-й фрезы не используют, а другие используют высокие фрезы.
В профиле самостоятельно вырезается отверстие под фрезу и стружкоотвод. Важно не нарушить внутреннюю перегородку. Мы предлагаем только профиль отрезанный в размер. Режется он легко паркеткой(как дрова) и лобзиком. Мы не режем, т.к. все работают разными фрезами: некоторые работают фигарейными фрезами большого диаметра, некоторые больше 12-й фрезы не используют, а другие используют высокие фрезы.Как установить стружкоотвод на параллельный упор?
2018-08-14 16:00:16 .
Ответ:
Стружкоотвод крепится очень просто: в паз, на который крепятся уголки, устанавливаются точно такие же резьбовые шпильки(М8х25мм) с квадратной гайкой. В стружкоотводе размечаются отверстия под эти шпильки, затем отверстия либо сверлятся перовым сверлом, либо проплавляются( например, разогретым гвоздем) под эти шпильки. Крепится гайкой через шайбу(лучше увеличенного диаметра).
Как лучше подсоединить стружкоотсос? Как доработать параллельный упор?
2019-01-12 14:01:13 .
Ответ:
Стружкоотвод устанавливается с помощью резьбовых шпилек М8х25мм. Шпильки устаналивают в тот же паз, что и для крепления уголков. На стружкоотводе надо разметить отверстия под резьбовые шпильки. Отверстия лучше всего прожечь с помощью паяльника. Стружкоотвод надевается на шпильки, затем желательно установить шайбы М8 увеличенного размера и закрепить обычными шестигранными гайками М8.
Отверстие в 100-мм профиле вырезается легко с помощью лобзика, ножовки или ручной циркулярной пилы, либо фрезой, либо с помощью коронки по металлу. Пилится легко - как дрова.
Важно помнить о следующем: внутри профиля на высотке 45мм находится внутренная перегородка(ребро жесткости). Перерезать эту перегородку нежелательно! Т.к. профиль потеряет жесткость. Получается, что есть максимальная высота для вырезания отверстия под фрезу и стружкооудаление - 44мм.
