Цена: 4 550,004 065,00 руб.
( 1 шт )Количество:
Технические характеристики
- Марка фрезера: ELITECH
- Модель: 1800
- Размеры: 320 x 240
- Материал верхней пластины: Нержавеющая сталь
- Материал нижней пластины: Сталь СТ3
- Состояние: Готова к установке
- Гравировка линеек: есть
Оплата
- Наличный расчет - Безналичный расчет
Подробнее
Доставка
Описание и характеристики
Пластина готова для установки и крепления фрезера в стол.
Пластины представляют собой комбинацию из двух пластин толщиной по 3 мм каждая, которые притянуты друг к другу с помощью винтов М4 впотай. Нижняя пластина изготовлена из холоднокатаной стали. Верхняя пластина из нержавеющей стали.На этих пластинах нанесена гравировка линейки по краям с двух сторон.
Как выбрать пластину для фрезерного стола: смотреть здесь!

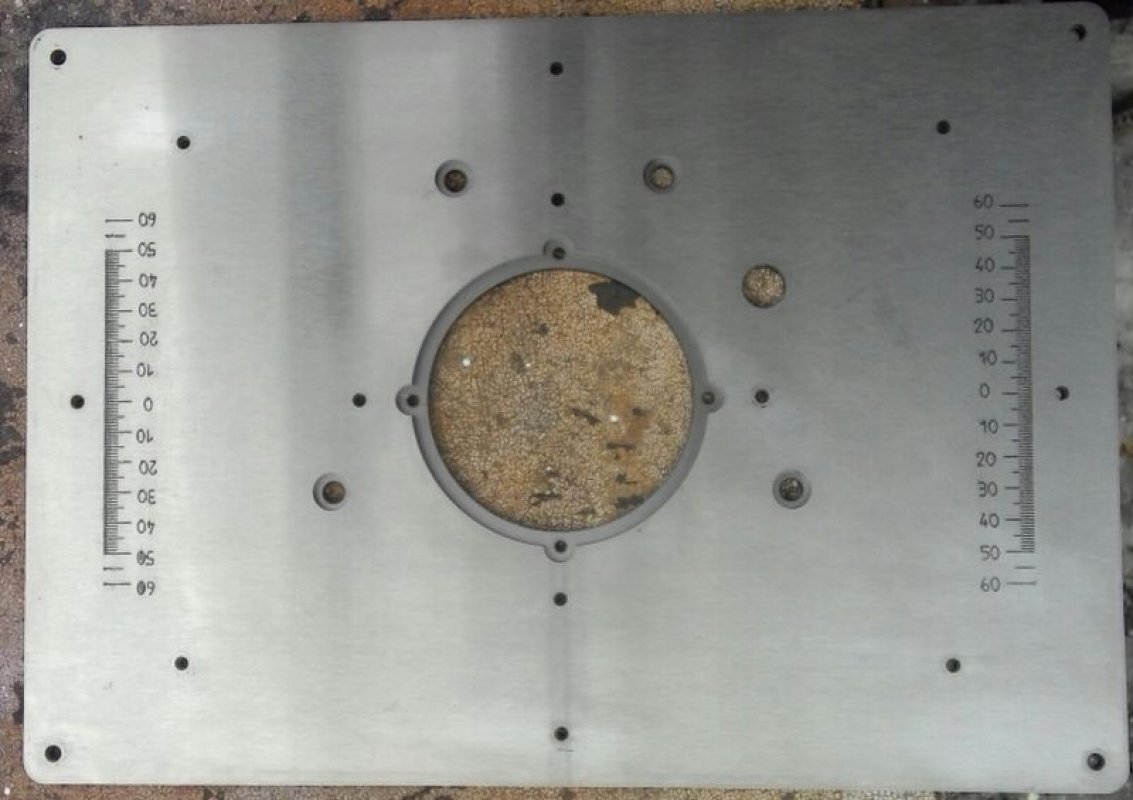

Пластины изготавливаются с увеличенным центральным диаметром 96 мм. На фотографии представлен вариант пластины в сборе с установленным кольцом-вставкой. Кольцо устанавливается для проверки качества сборки и в дальнейшем не снимается. Кольца-вставки приобретаются отдельно.Пластина устанавливается в столещницу фрезерного стола в специально выфрезерованное окно и выравнивается параллельно плоскости столешницы с помощью каленных штифтов (штифт имеет плоский кончик и отверстие под шестигранный ключ 2.5), которые вворачиваются в образовавшуюся полку окна столещницы. Для этого необходимо в полке столешницы, на которую ляжет пластина, просверлить отверстия сверлом ф 4.2 мм, а затем с помощью ключа ввернуть штифты в эти отверстия. Столешница для фрезерного стола может быть изготовлена из ламинированной фанеры, массива дерева, дсп и т.д.
Смотрите также КОЛЬЦА ВСТАВКИ ДЛЯ ПЛАСТИН ФРЕЗЕРНОГО СТОЛА(в комплект с пластиной не входят), которые подбирают под размер фрез + (3-5)мм для свободного прохода фрезы, а также Профили для столярного стола и другие приспособления для фрезерного стола и столешницы.
Отзывы и мнения
Смотрите также
Столешница для фрезерного и распиловочного стола в сборе (без пластины)
Транспортир для фрезерного стола ф180 мм из нержавеющей стали
Транспортир обновленной конструкции 200 мм стальной паз 19.3мм
Профиль 100мм (PRTR 100) для параллельного упора 800 мм
Ограничители-упоры
Набор для установки и регулировки пластины в столешнице
Пластины для создания самодельного стола для ручного фрезера.
Как выбрать пластину: смотреть здесь!
Вставная пластина для фрезерного стола предназначена для установки и крепления ручного фрезера в стол. Пластины представляют собой комбинацию из двух пластин толщиной по 3 мм каждая, которые притянуты друг к другу с помощью винтов М4 впотай. Пластины можно приобрести в разобранном состоянии, более дешёвом(бюджетном) варианте. Тогда вам самостоятельно придётся в верхней пластине раззенковать отверстия впотай под винт М4, а в нижней пластине в отверстиях нарезать резьбу под М4, и самостоятельно собрать пластины вместе. Либо можно приобрести в уже полностью готовом к установке в столешницу варианте. В этом случае вы получите пластину высокого качества прошедшую ручную сборку высококвалифицированным специалистом с контролем качества всех параметров, включая точность, превосходную геометрию и параллельность пластины по плоскостям!
Материал пластин
Пластины изготавливаются из стали3 и нержавеющей стали AISI 430.
Размеры пластин
Пластины имеют габаритные размеры исходя из размеров подошвы фрезеров и могут быть изготовлены в трех вариантах:
• Вариант 1: Обе пластины (верхняя и нижняя) полностью из стали( сталь3)
• Вариант 2: Верхняя пластина из нержавеющей стали AISI 430, нижняя пластина из Ст.3
• Вариант 3: Обе пластины изготовлены из нержавеющей стали AISI 430.
Кроме того, для некоторых типов фрезеров имеется два варианта внешних размеров пластин.
Крепление фрезера к пластине
Ручной погружной фрезер крепится к пластине при помощи стандартных креплений подошвы фрезера. Для крепления пластины используются стандартные винты крепления подошвы фрезера и соответствующие отверстия в пластине. По этой причине к каждой модели фрезера требуется своя пластина.
Установка пластины в стол
Вставная пластина устанавливается в столешницу фрезерного стола в специально выфрезерованное окно и выравнивается параллельно плоскости столешницы с помощью каленных штифтов (штифт имеет плоский кончик и отверстие под шестигранный ключ), которые вворачиваются в образовавшуюся полку окна столешницы. Для этого необходимо в полке столешницы, на которую ляжет пластина, просверлить отверстия сверлом ф 4.5 мм, а затем с помощью ключа ввернуть штифты в эти отверстия. Столешницу фрезерного стола можно изготовить из ламинированной фанеры, массива дерева, дсп и т.д.
Оплата и доставка пластин для фрезера
Пластины, как и другие наши изделия, имеют несколько вариантов доставки: самовывоз, почта РФ, транспортные компании. Подробнее об оплате и доставке смотрите на странице: Оплата и доставка
Смотрите также

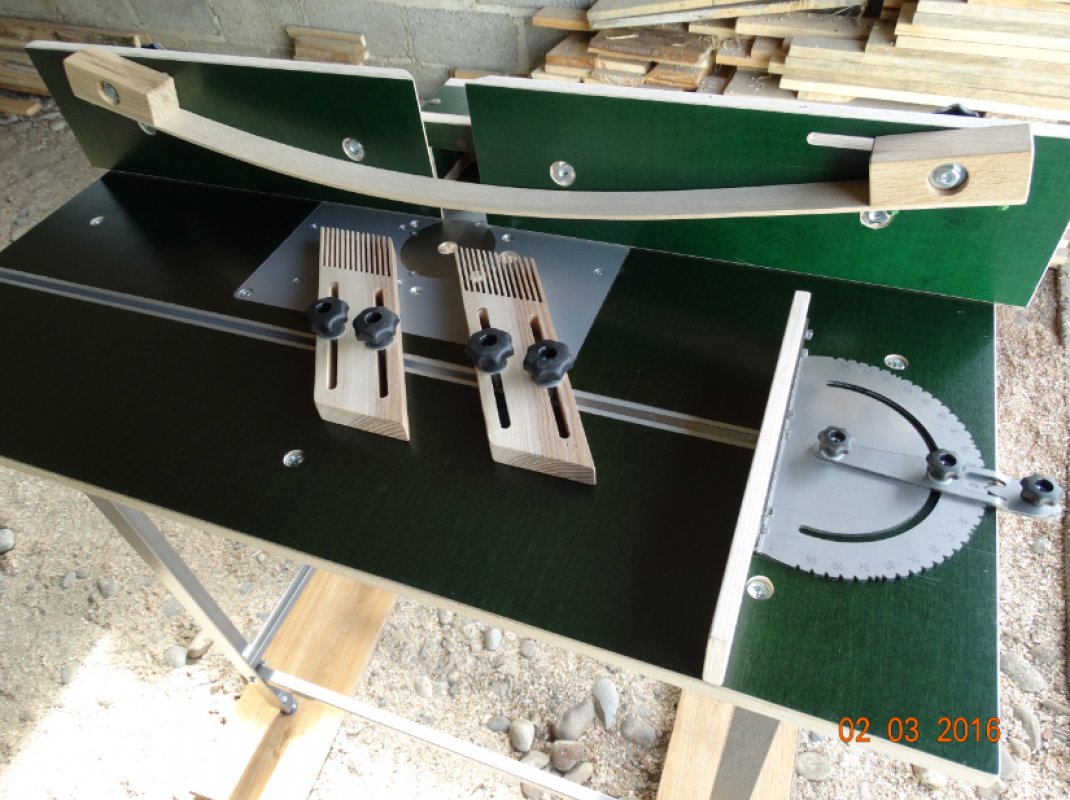

Пластины для установки ручного фрезера позволяют вам ответить на вопрос как сделать фрезерный стол из ручного погружного фрезера и сделать самодельный качественный фрезерный стол!
