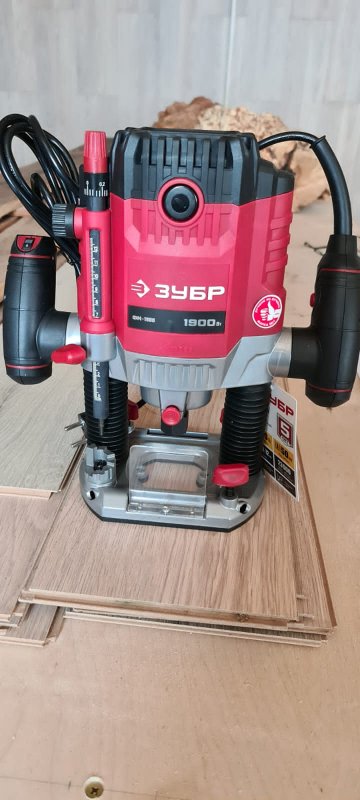

Пластина для фрезера Зубр-1900

Описание и характеристики

Пластина готова для установки и крепления фрезера в стол.

Пластины предназначены для изготовления самодельного стола для ручного фрезера.
Пластины представляют собой комбинацию из двух пластин толщиной по 3 мм каждая (нержавеющая сталь и сталь СТ3), которые притянуты друг к другу с помощью винтов М4 впотай.
Пластины имеют габаритные размеры исходя из размеров подошвы фрезеров.
Пластины изготавливаются с увеличенным центральным отверстием 96 мм.

Как выбрать пластину для фрезерного стола: смотреть здесь!

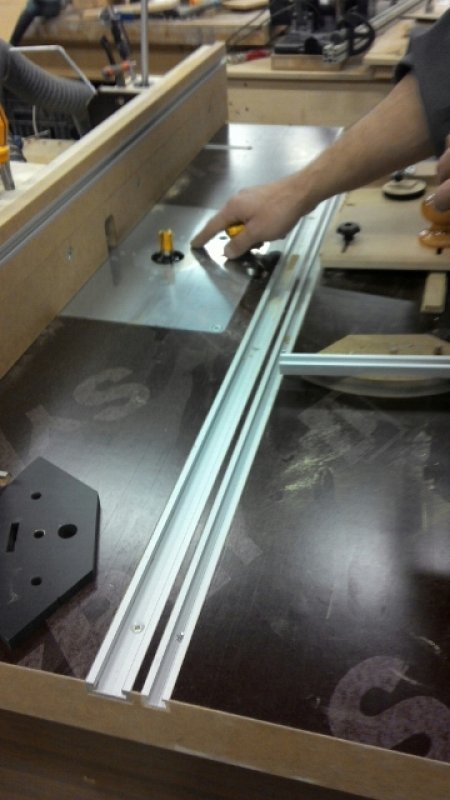

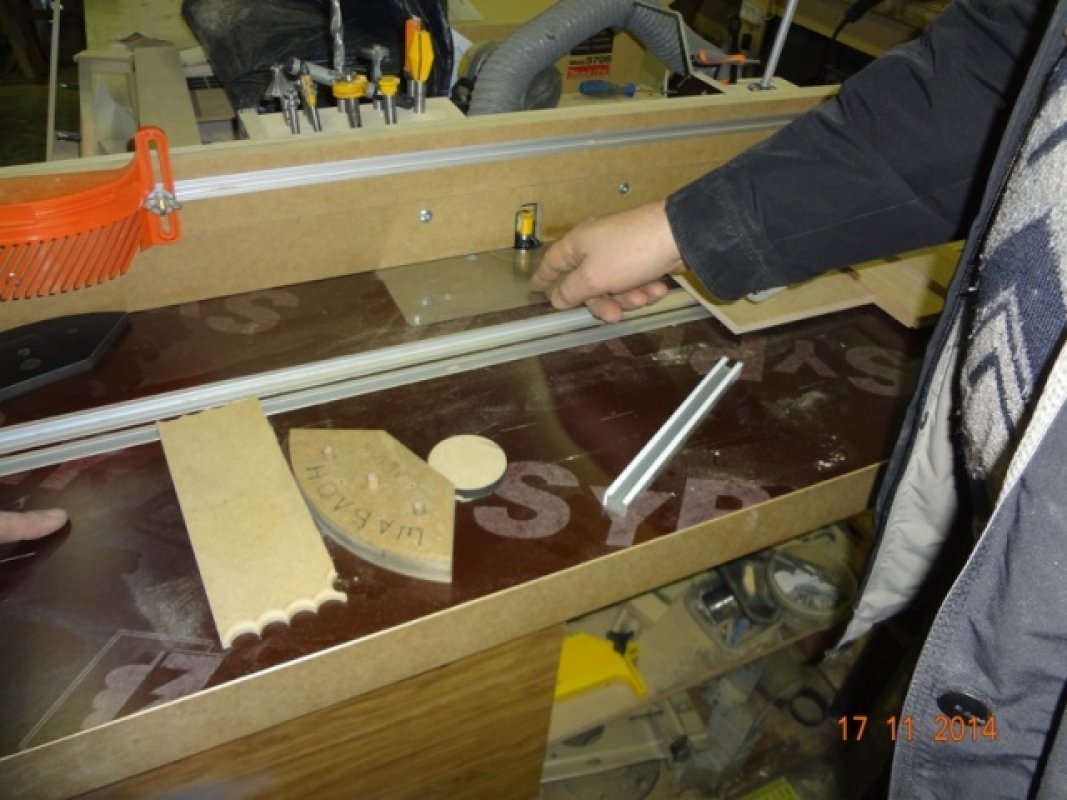

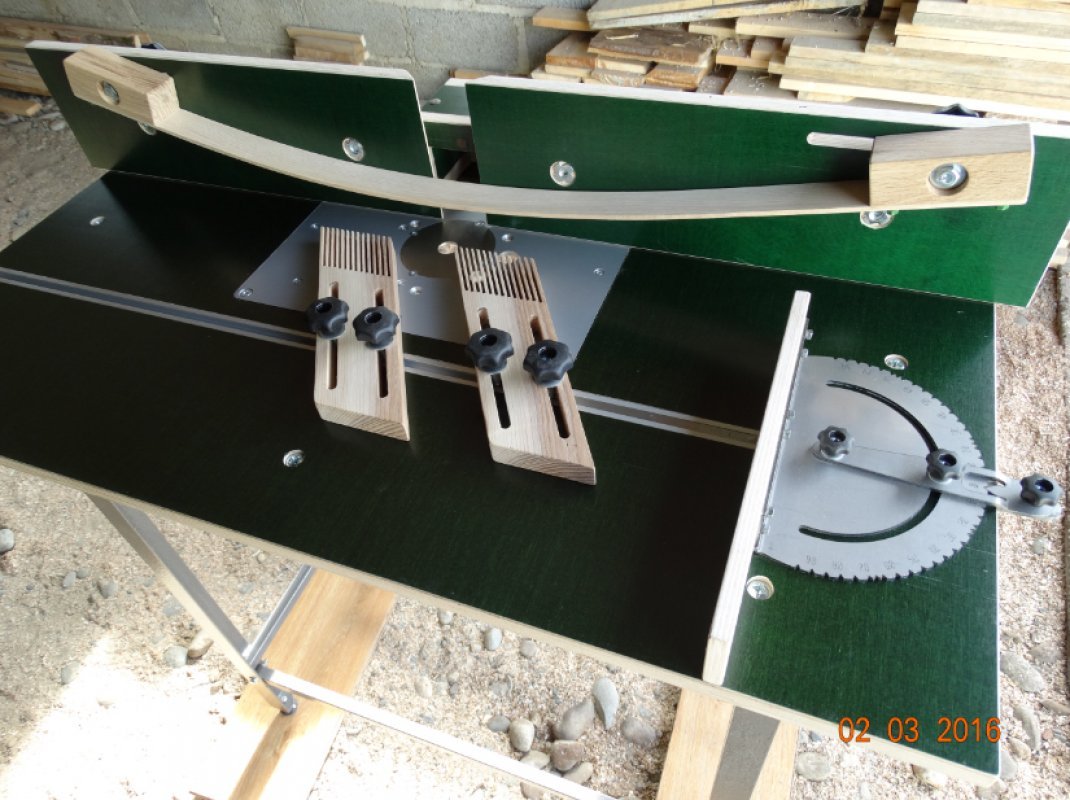

Пластина устанавливается в столещницу фрезерного стола в специально выфрезерованное окно и выравнивается параллельно плоскости столешницы с помощью каленных штифтов (штифт имеет плоский кончик и отверстие под шестигранный ключ), которые вворачиваются в образовавшуюся полку окна столещницы. Для этого необходимо в полке столешницы, на которую ляжет пластина, просверлить отверстия сверлом ф 4.5 мм, а затем с помощью ключа ввернуть штифты в эти отверстия. Столешница для фрезерного стола может быть изготовлена из ламинированной фанеры, массива дерева, дсп и т.д.
