  Цена: ( 1 шт. )4 600,00 руб.Количество: Пластина под фрезер CAT DX89:

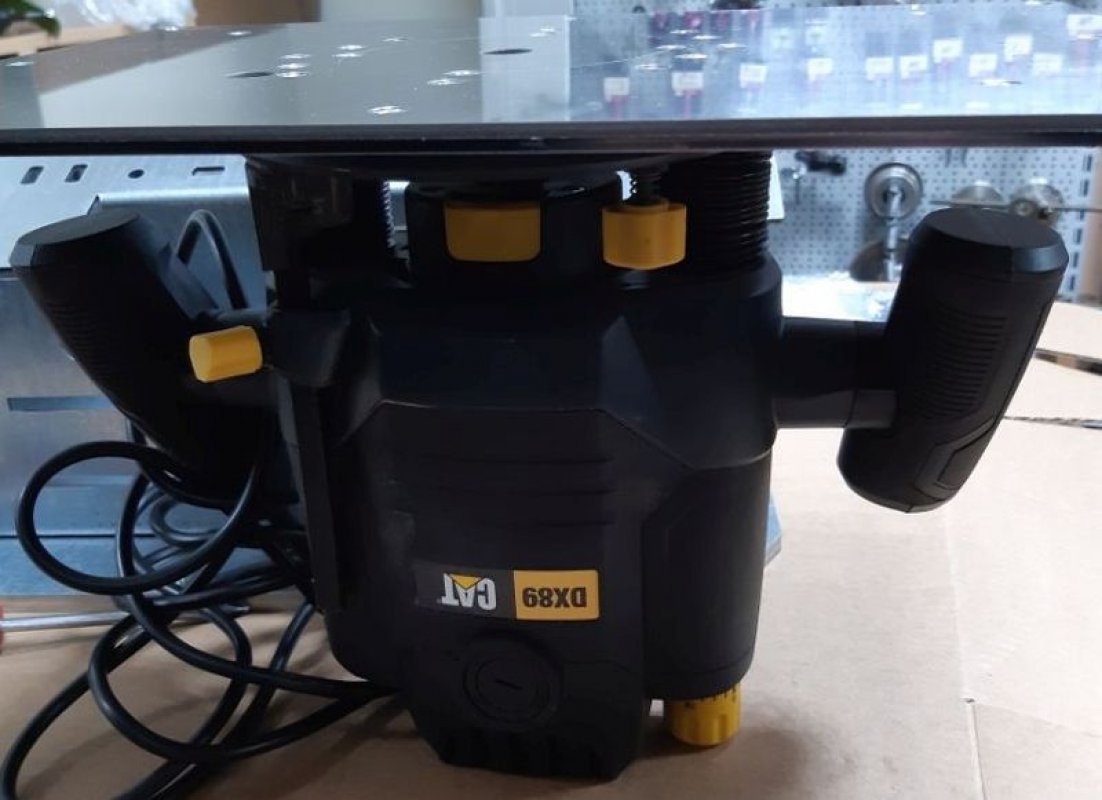

Описание: Пластина под фрезер CAT DX89.В пластине также есть крепежные отверстия под фрезер Макита 2300(2301,2303), т.е. она совмещенная. Пластины представляют собой комбинацию из двух пластин толщиной по 3 мм каждая, которые притянуты друг к другу с помощью винтов М4 впотай. Нижняя пластина изготовлена из стали СТ3, а верхняя пластина изготовлена из нержавеющей стали. Как выбрать пластину для фрезерного стола: смотреть здесь! Пластины изготавливаются с увеличенным центральным диаметром 96 мм. На фотографии представлен вариант пластины в сборе(пример) с установленным кольцом-вставкой. Кольцо устанавливается для проверки качества сборки и в дальнейшем не снимается(с этим кольцом делаем фотографию для примера), но это не значит, что его нельзя заменить, если размер кольца, установленного в пластине не подходит, его можно снять и заменить на любое другое. Кольца-вставки приобретаются отдельно. Рекомендуем устанавливать пластину в столещницу фрезерного стола в специально выфрезерованное окно и выравнивать параллельно плоскости столешницы с помощью каленных штифтов (штифт имеет плоский кончик и отверстие под шестигранный ключ 2.5), которые вворачиваются в образовавшуюся полку окна столещницы. Для этого необходимо в полке столешницы, на которую ляжет пластина, просверлить отверстия сверлом ф 4.2 мм, а затем с помощью ключа ввернуть штифты в эти отверстия. Штифты заказывают отдельно, в комплекте с пластиной не поставляются.Столешница для фрезерного стола может быть изготовлена из ламинированной фанеры, массива дерева, дсп и т.д. Смотрите также КОЛЬЦА ВСТАВКИ ДЛЯ ПЛАСТИН ФРЕЗЕРНОГО СТОЛА(в комплект с пластиной не входят), которые подбирают под размер фрез + (3-5)мм для свободного прохода фрезы, а также Профили для столярного стола и другие приспособления для фрезерного стола и столешницы.Смотрите также:Набор для установки и регулировки пластины в столешнице Набор применяется для выравнивания плоскостей пластины для ручного фрезера с плоскостью столешницы фрезерного стола. Комплект профилей ALU-2 для столешницы фрезерного стола(с отверстиями и зенковками) В комплект входят три отрезка сдвоенного алюминиевого профиля ALU-2 с т- образными пазами 19.3мм и 8.6 мм, которые готовы к установке в Столешница... Ограничители-упоры Представляют собой:гайка квадратная оцинкованная и штифт каленый с внутренним шестигранником. Быстро фиксируется и не мнет край профиля.... Транспортир для фрезерного стола ф180 мм из нержавеющей стали Транспортир(Материал - нержавеющая сталь AISY430) без ползуна. Транспортир (угловой упор) обновленной конструкции 180 мм из нержавеющей стали паз 19.3мм
Профиль 100мм (PRTR 100) для параллельного упора 800 мм Алюминиевый 100-мм профиль длиной 800 мм параллельного упора для столешницы под установку фрезера в стол, фрезерных столов и распиловочных... Заглушки для профиля 100 мм Наконечники предназначены для закрытия торцов профиль-шины 100 мм и создания вакуума при подключении пылеудаления. Пластины для создания самодельного стола из ручного фрезера.Как выбрать пластину: смотреть здесь! Вставная пластина для фрезерного стола предназначена для установки и крепления ручного фрезера в стол. Пластины представляют собой комбинацию из двух пластин толщиной по 3 мм каждая, которые притянуты друг к другу с помощью винтов М4 впотай. Пластины можно приобрести в разобранном состоянии, более дешёвом(бюджетном) варианте. Тогда вам самостоятельно придётся в верхней пластине раззенковать отверстия впотай под винт М4, а в нижней пластине в отверстиях нарезать резьбу под М4, и самостоятельно собрать пластины вместе. Либо можно приобрести в уже полностью готовом к установке в столешницу варианте. В этом случае вы получите пластину высокого качества прошедшую ручную сборку высококвалифицированным специалистом с контролем качества всех параметров, включая точность, превосходную геометрию и параллельность пластины по плоскостям! Материал пластинПластины изготавливаются из стали3 и нержавеющей стали AISI 430. Размеры пластинПластины имеют габаритные размеры исходя из размеров подошвы фрезеров и могут быть изготовлены в трех вариантах: Крепление фрезера к пластине
Установка пластины в столВставная пластина устанавливается в столешницу фрезерного стола в специально выфрезерованное окно и выравнивается параллельно плоскости столешницы с помощью каленных штифтов (штифт имеет плоский кончик и отверстие под шестигранный ключ), которые вворачиваются в образовавшуюся полку окна столешницы. Для этого необходимо в полке столешницы, на которую ляжет пластина, просверлить отверстия сверлом ф 4.5 мм, а затем с помощью ключа ввернуть штифты в эти отверстия. Столешницу фрезерного стола можно изготовить из ламинированной фанеры, массива дерева, дсп и т.д. Оплата и доставка пластин для фрезераПластины , как и другие наши изделия, имеют несколько вариантов доставки: самовывоз, почта РФ, транспортные компании. Подробнее об оплате и доставке смотрите yf на странице: Оплата и доставка Смотрите также
Пластины для установки ручного фрезера позволяют вам ответить на вопрос как сделать фрезерный стол из ручного погружного фрезера и сделать самодельный качественный фрезерный стол! | ||
Ответы на часто задаваемые вопросы (FAQ)Можете сообщить точные размеры пластины, особенно интересует радиус закругления углов, необходимо для подготовки посадочного место в столешницы.2026-07-13 15:34:15 . Ответ: Формат пластины зависит от выбранного варианта, а радиус - 8 мм (фреза диаметр 16мм). Почему не применяются магниты для установки колец вставок в пластину?2019-07-25 13:47:49 . Ответ: Помимо колец вставок, устанавливаемых в пластину, мы изготавливаем АДАПТЕР ДЛЯ УСТАНОВКИ КОПИРОВАЛЬНЫХ ВТУЛОК В ПЛАСТИНУ (для работы с копировальными втулками в пластине) . | |||
© Шипорезка.ру - инструменты столярам!. г.Москва, Б. Академическая д. 24, корп. 1 - Адрес выдачи согласованных заказов при самовывозе ! | |||
Для анализа посещаемости и корректной работы сайта мы используем сетевые идентификаторы и файлы cookie в соответствии с законами РФ и нашей политикой конфиденциальности. Продолжая пользоваться сайтом, вы соглашаетесь на их обработку. Для отключения сторонних файлов cookie вы можете использовать настройки приватности вашего браузера.
Ручной погружной фрезер крепится к пластине при помощи стандартных креплений подошвы фрезера. Для крепления пластины используются стандартные винты крепления подошвы фрезера и соответствующие отверстия в пластине. По этой причине к каждой модели фрезера требуется своя пластина.
