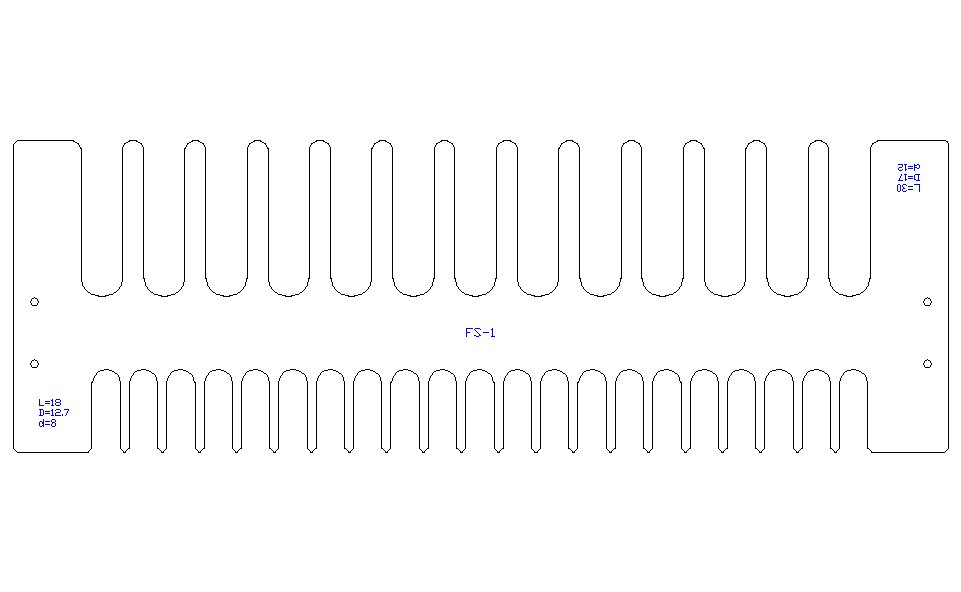

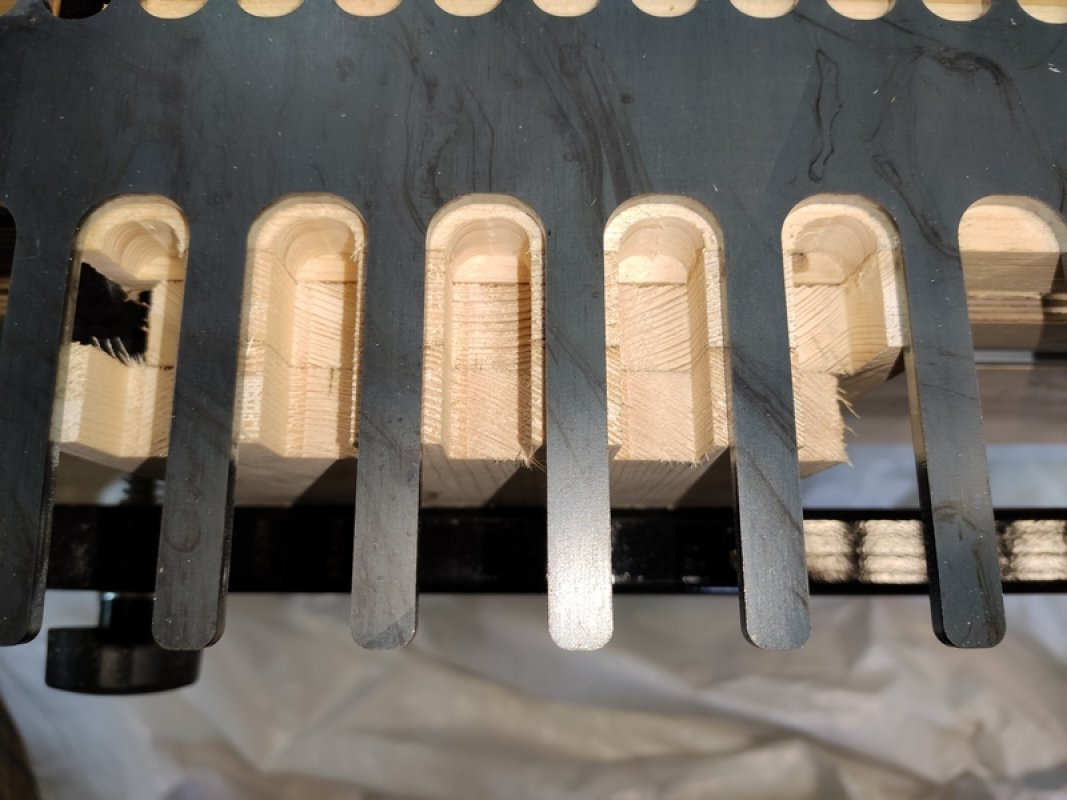

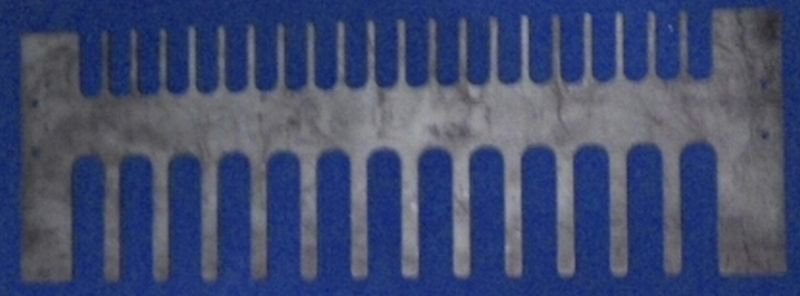

Шаблон для фрезера Прямой шип FS-1

Ящичная шипорезка и шаблоны для соединений «шип‑паз»

В каталоге представлены ящичная шипорезка и фрезерные шаблоны для изготовления ящичных шипов: соединения «шип‑паз» и варианты «ласточкин хвост». Шаблоны выполнены с высокой точностью, обеспечивают повторяемость и аккуратную геометрию шипов при серийной работе и при изготовлении единичных изделий.

Ящичные шаблоны

Вашему внимаю предлагается большой выбор ящичных шаблонов высочайшего качества для соединений типа «Шип паз». Качество резки шаблонов - превосходное! Если вы желаете купить всё необходимое для изготовления первоклассных шиповых соединений, но не имеете практики достаточных знаний - не стесняйтесь, спрашивайте. Не надо брать все подряд, чтоб не ошибиться. Лучше спросите и получите полную и достоверную информацию, сэкономите деньги и будете знать, куда в следующий раз вам необходимо обращаться за качественными и не дорогими приспособлениями для работы по дереву.

Поможем подобрать

Если вы подбираете комплект впервые (шаблон, копировальная втулка, фреза), не обязательно покупать всё подряд. Опишите задачу: толщину заготовок, породу древесины, желаемый тип соединения и имеющиеся втулки/фрезы — поможем выбрать совместимые элементы и избежать лишних расходов.

Полезные материалы по выбору и работе

Подробнее об использовании шаблонов можно почитать:

• Шаблоны для ящичных шипов
• Как работать с ящичными шаблонами.
• Копировальные втулки

Примечания по втулкам, посадкам и фрезам

* Шаблоны сделаны под три основных диаметра копировальных втулок - 12.7 мм, 17 мм и 19 мм. При этом шаблоны под втулки 17 и 19 мм дадут одинаковый результат (одинаковые шипы). Шаблоны формата 17 мм имеют немного более широкие выступы гребенки и поэтому несколько жестче и прочнее. С другой стороны, во втулку 17 мм фреза ласточкин хвост с диаметром 15.8 мм (Энкор арт. 9317) полностью не пролезает, что повышает риск порчи втулки и/или фрезы при неаккуратном использовании.
* Шаблоны Isoloc номинально рассчитаны под копировальную втулку 12.7 мм, но на практике, в зависимости от остроты фрезы, породы и влажности заготовок и других факторов, соединение можно получиться в той или иной степени прослабленным. Для регулировки плотности соединения надо менять диаметр втулки, для чего используется набор втулок от 12.7 мм до 13.1 мм через 0.1 мм.
* Обозначения фрез ласточкин хвост приведены по каталогу Энкор. Соответствие размеров и артикулов: 9315 - диаметр 9.5 мм, угол 9 град (реально 8 град), рабочая высота 10 мм; 9316 - диаметр 12.7 мм, угол 14 град (реально 13.4 град), рабочая высота 13 мм 9317 - диаметр 15.8 мм, угол 7 град (реально 6.2 град), рабочая высота 22 мм 9318 - диаметр 19 мм, угол 7 град (реально 6.5 град), рабочая высота 22 мм
